Die Werkzeug-Schrumpftechnik bewährt sich seit Jahren im hochgenauen Zerspanen.
SCHÜSSLER bietet Ihnen hier eine vollumfassende Lösung für jegliche Arten von
Schrumpffuttern.
Das Herz der Schrumpftechnik ist die Induktionsspule. Die patentierte Induktionsspule des tool-manic ist mit zwei getrennten Wickelungen ausgestattet, dies ermöglicht diese unabhängig voneinander anzusteuern, was zu einer optimierten Temperierung und Hitzeverteilung am Futterkörper führt. Dadurch erhalten Sie kürzere Zykluszeiten, kürzere Kühlzeiten und eine erhöhte Lebensdauer der Schrumpffutter.
Da SCHÜSSLER alles aus einer Hand bietet, sind alle Baugruppen wie Schrumpfgerät,
Aufnahmetöpfe und die Werkzeugaufnahmen perfekt aufeinander abgestimmt. Dadurch
erhalten Sie Prozesssicherheit und gleichbleibende hohe Qualität in ihren Schrumpfvorgängen. Dies garantiert einen perfekten Rundlauf an der Werkzeugspitze für bessere Standzeiten und Schonung der Maschinenspindel.
Die verschiedenen Ausführungen des tool-manic bieten für jegliche Anwendungen die optimale Lösung. Auch eine
Erweiterung mithilfe eines modularen Baukastensystems hält ihnen alle Möglichkeiten offen. So kann das tool-manic S20
um eine Kühlstation, der S30 um einen Unterbauschrank erweitert werden.

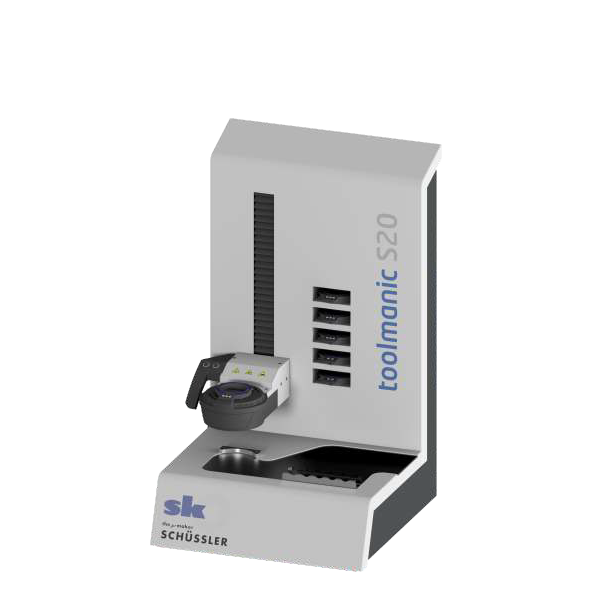

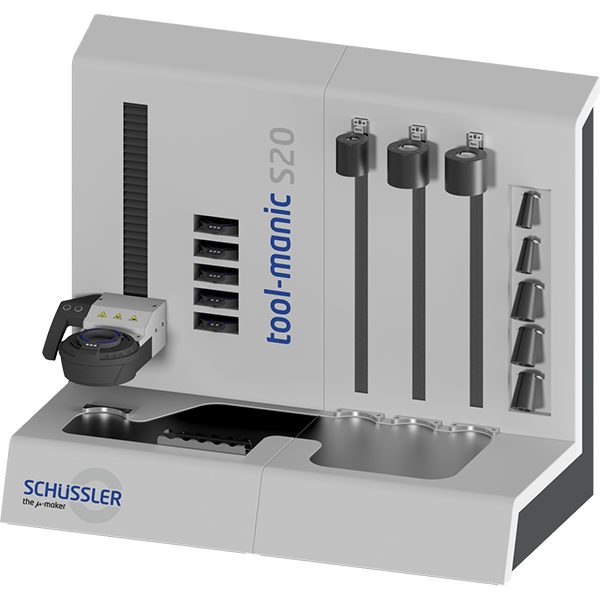

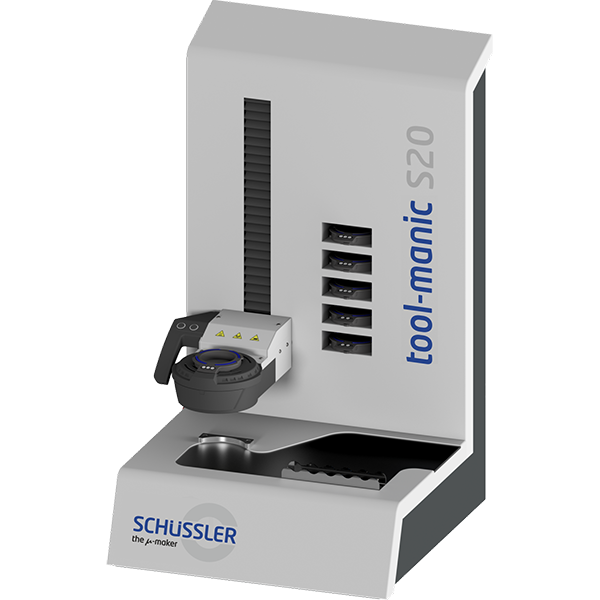

Das SCHÜSSLER S20 ist der perfekte preiswerte Einstieg für Sie in die induktive Schrumpftechnik in Ihrer Fertigung. In der Grundausführung mit einer Schrumpfstation und ohne Kühlaggregat ist das Schrumpftechnik reduziert auf reinste Funktionalität.
Es können Werkzeuge bis zu einer Länge von 420 mm und Durchmesser von 3 bis 32 mm geschrumpft werden. Optionale Erweiterung durch eine Beistellkühlung mit Kontaktkühltechnologie ist möglich.
70 kg
400 V / 16 A / 11 kw
594 x 590 x 950 mm
SG-S20-01

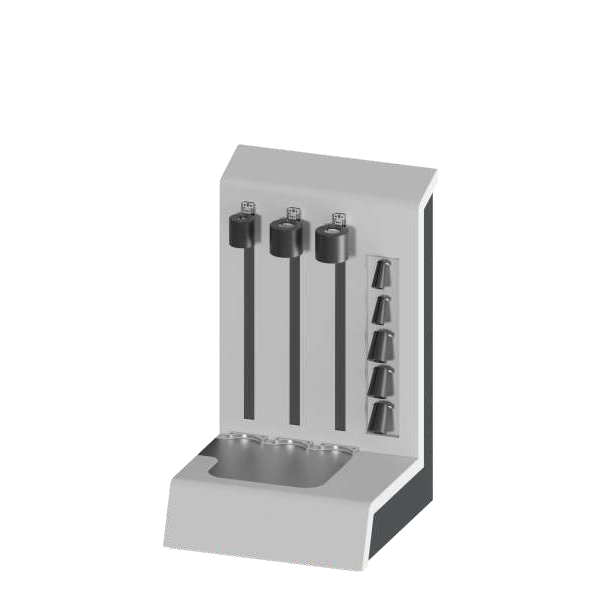

Die Beistellkühlung bietet Platz um bis zu 3 Aufnahmen mit unterschiedlichen Durchmessern gleichzeitig zu kühlen. Für jede Abmessung gibt es einen passenden Kühlkörper mit Reduzierhülsen. Dem Futter wird mit der Kontaktkühltechnologie schonend und gleichmäßig die Wärme entzogen. Dabei bleibt die Rundlaufgenauigkeit
des Schrumpffutters erhalten. Die Kühlglocken werden durch einen kontinuierlichen Wasserkreislauf gekühlt.
Die Beistellkühlung kann aufgrund baugleicher Bauteile bündig an das
tool-manic S20 angebaut werden.
55 kg
230 V / 4,2 A / 0,58 kw
570 x 590 x 950 mm
SG-C20-01

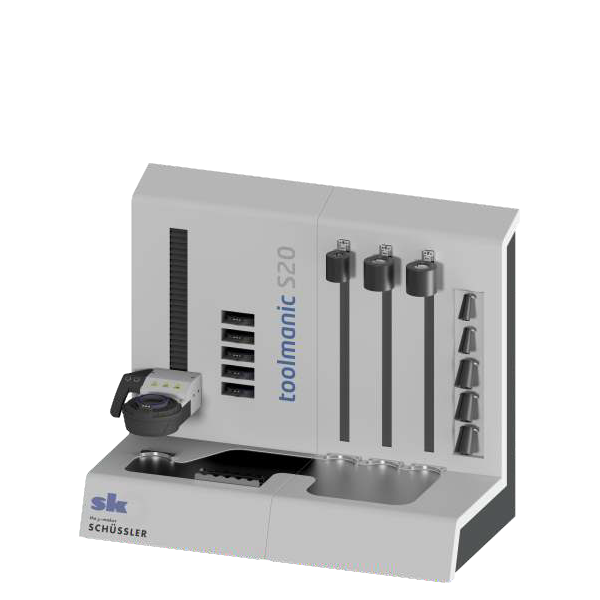

Das SCHÜSSLER S20C ist die perfekte Kombination für Ihre Fertigung. Gleichzeitiges Schrumpfen und Kühlen
ist möglich.
Es können Werkzeuge bis zu einer Länge von 420 mm und Durchmesser von 3 bis 32 mm geschrumpft werden.
Die Kühlung erfolgt mittels Kontaktkühltechnologie über Kühlglocken, die dem Schrumpffutter gleichmäßig und schonend die Wärme entziehen.
125 kg
400 V / 16 A / 11 kw + Kühlung 230 V / 4,2 A / 0,58 kw
1164 x 590 x 950 mm
SG-S20C-01

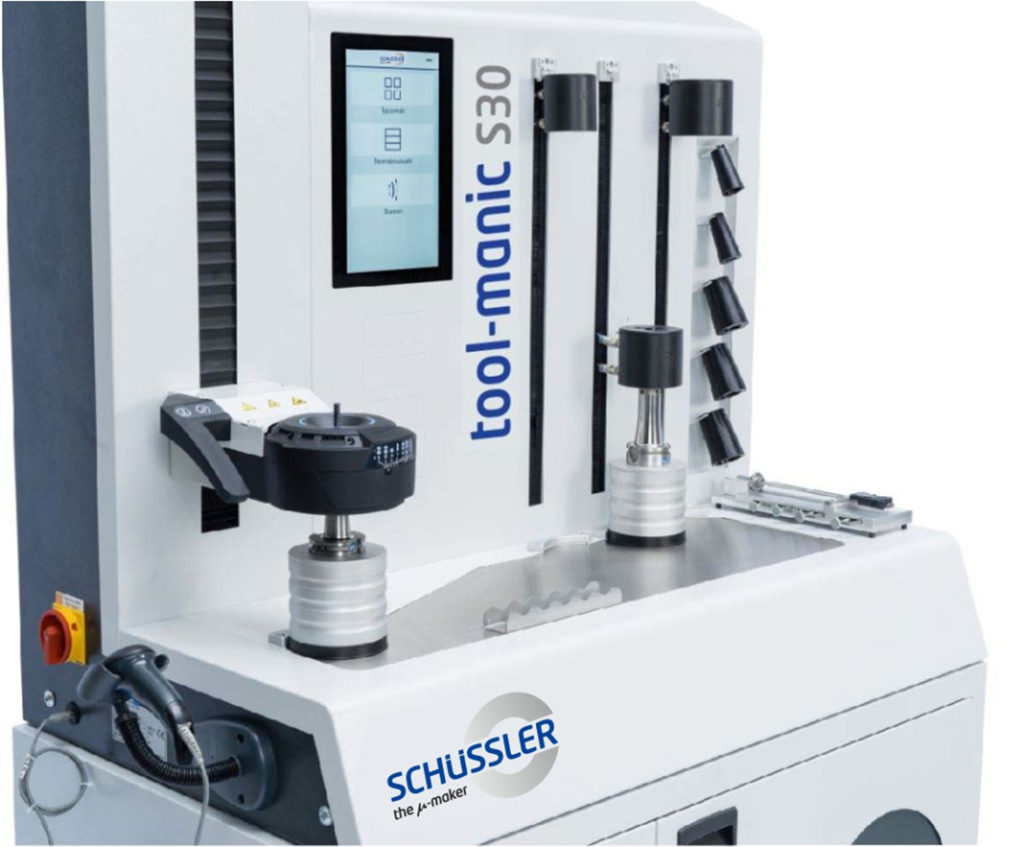

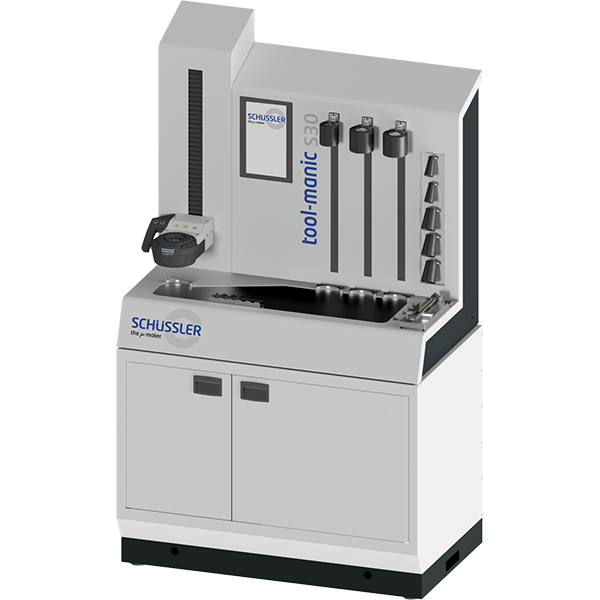

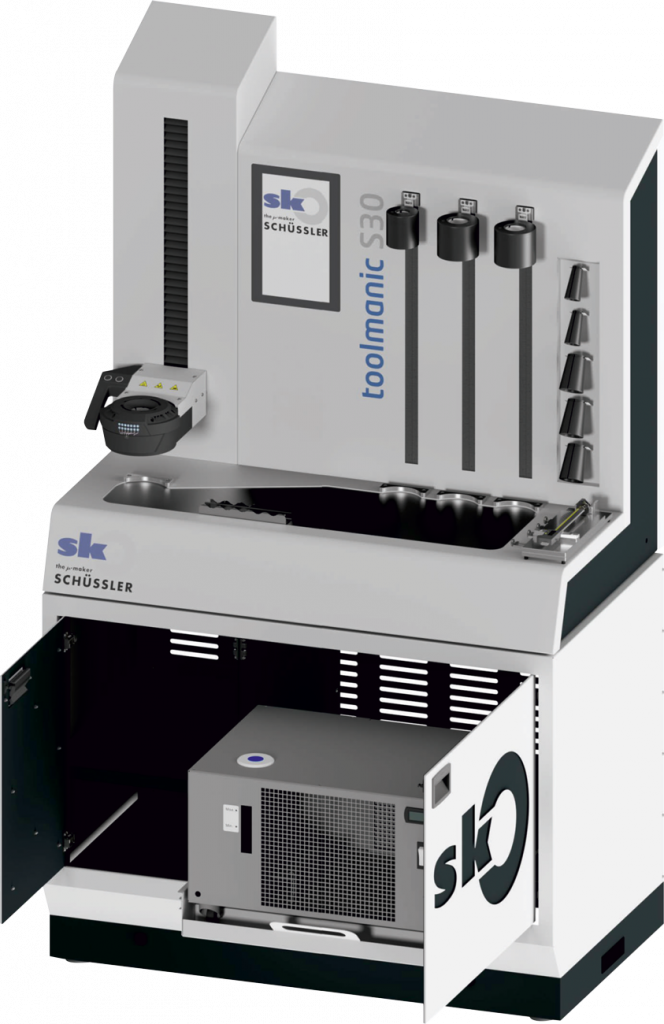

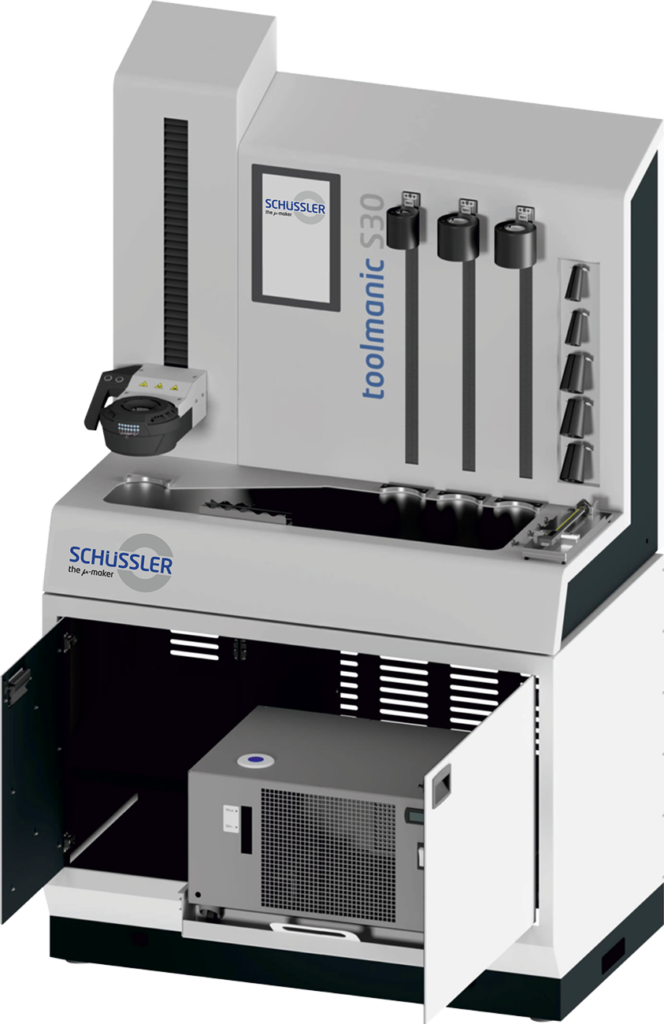

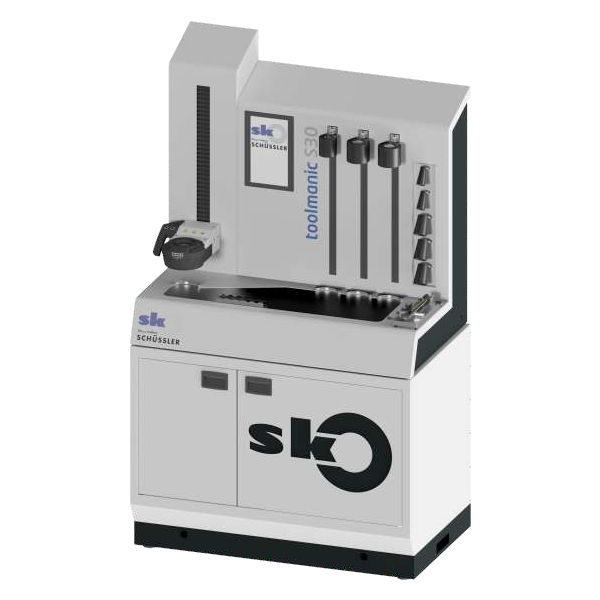

Das SCHÜSSLER S30 ist das Premiumprodukt der
tool-manic Reihe. Hier kann die Scheibenspule optional gegen eine manuell einstellbare Irisspule getauscht werden, welche sich immer perfekt an jegliche Schrumpffutter anpasst. Im Unterbauschrank können
der Durchlaufkühler und Zubehörteile verstaut werden.
Es können Werkzeuge bis zu einer Länge von 560 mm und Durchmesser von 3 bis 32 mm geschrumpft werden. Über einen werkstatttauglichen 12,5″-Touchscreen
können Parameter eingestellt und überwacht werden, um so maximal effizient und werkzeugschonend
zu schrumpfen. Das tool-manic S30 ist auch ohne Unterbauschrank als Tischgerät erhältlich.
280 kg
400 V / 16 A / 11 kw
1194 x 590 x 1974 mm
SG-S30-1000-01
Unterbauschrank: SG-S30T-01
Das SCHÜSSLER S20 ist der perfekte preiswerte Einstieg für Sie in die induktive Schrumpftechnik in Ihrer Fertigung. In der Grundausführung mit einer Schrumpfstation und ohne Kühlaggregat ist das Schrumpftechnik reduziert auf reinste Funktionalität.
Es können Werkzeuge bis zu einer Länge von 420 mm und Durchmesser von 3 bis 32 mm geschrumpft werden. Optionale Erweiterung durch eine Beistellkühlung mit Kontaktkühltechnologie ist möglich.
70 kg
Anschluss / Spannung
400 V / 16 A / 11 kw
594 x 590 x 950
mm
SG-S20-01
Die Beistellkühlung bietet Platz um bis zu 3 Aufnahmen mit unterschiedlichen Durchmessern gleichzeitig zu kühlen. Für jede Abmessung gibt es einen passenden Kühlkörper mit Reduzierhülsen. Dem Futter wird mit der Kontaktkühltechnologie schonend und gleichmäßig die Wärme entzogen. Dabei bleibt die Rundlaufgenauigkeit
des Schrumpffutters erhalten. Die Kühlglocken werden durch einen kontinuierlichen Wasserkreislauf gekühlt.
Die Beistellkühlung kann aufgrund baugleicher Bauteile bündig an das tool-manic S20 angebaut werden.
55 kg
Anschluss / Spannung
230 V / 4,2 A / 0,58 kw
570 x 590 x 950
mm
SG-C20-01
Das SCHÜSSLER S20C ist die perfekte Kombination für Ihre Fertigung. Gleichzeitiges Schrumpfen und Kühlen
ist möglich.
Es können Werkzeuge bis zu einer Länge von 420 mm und Durchmesser von 3 bis 32 mm geschrumpft werden.
Die Kühlung erfolgt mittels Kontaktkühltechnologie über Kühlglocken, die dem Schrumpffutter gleichmäßig und schonend die Wärme entziehen.
125 kg
Anschluss / Spannung
400 V / 16 A / 11 kw + Kühlung 230 V / 4,2 A / 0,58 kw
1164 x 590 x 950
mm
SG-S20C-01
Das SCHÜSSLER S30 ist das Premiumprodukt der
tool-manic Reihe. Hier kann die Scheibenspule optional gegen eine manuell einstellbare Irisspule getauscht werden, welche sich immer perfekt an jegliche Schrumpffutter anpasst. Im Unterbauschrank können
der Durchlaufkühler und Zubehörteile verstaut werden.
Es können Werkzeuge bis zu einer Länge von 560 mm und Durchmesser von 3 bis 32 mm geschrumpft werden. Über einen werkstatttauglichen 12,5″-Touchscreen
können Parameter eingestellt und überwacht werden, um so maximal effizient und werkzeugschonend
zu schrumpfen. Das tool-manic S30 ist auch ohne Unterbauschrank als Tischgerät erhältlich.-
280 kg
Anschluss / Spannung
400 V / 16 A / 11 kw
1194 x 590 x 1974
mm
SG-S30-1000-01
Unterbauschrank: SG-S30T-01
Die Spulentechnik ist das Herz des tool-manic. SCHÜSSLER bietet mit einer neuen Generation der Spulentechnik einen effizienten, umweltfreundlichen und Werkzeugschonend Schrumpfvorgang. Optimierte Heizparameter und kürzere Heizzeiten garantieren optimalen Rundlauf und eine höhere Lebensdauer der Schrumpffutter. Aufgrund von 25-30 % reduziertem Energieverbrauch gegenüber vorgänger Modellen ist der Schrumpfvorgang zusätzlich deutlich umweltfreundlicher und energieeffizienter.

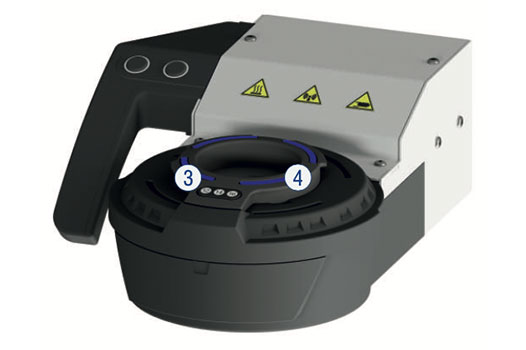

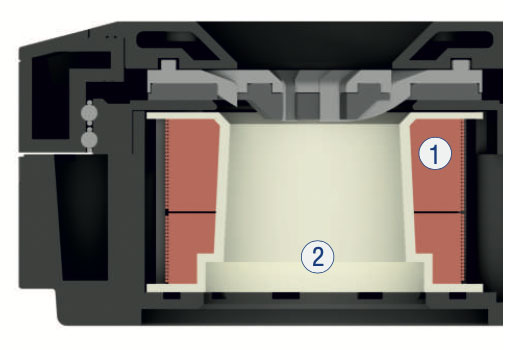

1. Induktionsspule mit zwei getrennten Wickelungen
Die Wickelungen sind unterschiedlich aufgebaut und werden separat
angesteuert. Es kann nur mit der oberen Wickelung, nur mit der unteren
oder mit beiden Wickelungen gemeinsam geschrumpft werden. Dies
hat optimierte Heizparameter je Futtertyp, kürzere Heizzeiten und geringere
Futtertemperaturen zur Folge. Daraus resultieren kürzere Zykluszeiten,
kürzere Kühlzeiten und eine längere Lebensdauer der Schrumpffutter.
2. Optimierte Energieeinbringung
in das Schrumpffutter, da ausschließlich der relevante Spannbereich
erwärmt wird.Weniger Wärmeabstrahlung nach unten.
3. Anschlagscheiben
sind in Kunststoff eingefasst und stossgesichert.
4. Standardspulen
mit auswechselbaren Anschlagscheiben. 5 Scheiben reichen aus, um alle
Durchmesser von 3 bis 32 mm zu schrumpfen.
5. Verstellbare Spule
mit Überwachung der Spulenposition je Schrumpfparameter.
6. Irisspule
Mithilfe der Irisspule werden die Anschlagsscheiben überflüssig. Die Spule
lässt sich durch Verdrehen an das Futter anpassen und sitzt grundlegend immer
perfekt an. Daraus resultiert ein eine präzise Temperierung des erforderlichen
Volumens und somit ein schonender Schrumpfvorgang.
SCHÜSSLER setzt bei den Einzelkomponenten des tool-manic ausschließlich auf Markenkomponenten und einer prozesssicheren
Montage. SCHÜSSLER verspricht eine lange Lebensdauer und dauerhaft höchste Präzision. Klicken Sie auf die Infopunkte und erfahren Sie mehr über die Vorteile des tool-manic!

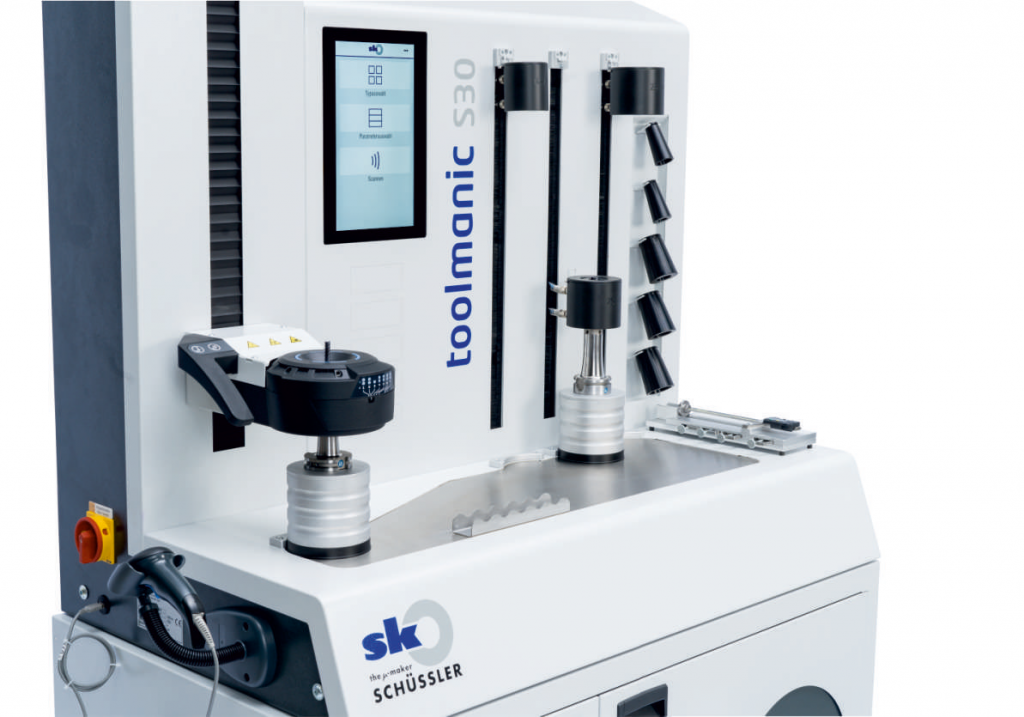

Hohe Arbeitsergonomie
Effizientes und einfaches Bedienen der leichtgängigen vertikalen Führung der Spulenaufnahme. Mit nur einer Hand können die Spule verschoben und der Schrumpfvorgang gestartet werden. Die Klemmung erfolgt elektrisch und es ist keine Druckluft erforderlich. Unterbauschrank
Ablagefläche für Zubehörteile und das Kühlaggregat. Platzsparend alles an einem Ort.
12,5" Touchscreen
Werkstatttaugliches Touch Display zur genauen Einstellung der Schrumpfparameter für optimale Schrumpfergebnisse. Mit Handschuhen bedienbar.
Kühlglocken
Unsere Kühlglocken mit Reduzierhülsen sind für jeden Futtertyp passend. Der Werkzeugaufnahme wird schonend und gleichmäßig die Wärme entzogen. Die Aufnahme bleibt dabei trocken und ist korrosionsgeschützt. Das Schrumpffutter verzieht sich bei dieser Kontaktkühltechnologie nicht und
die Rundlaufgenauigkeit bleibt erhalten.
Reduzierhülsen
für die Kühlglocken garantieren ein energieeffizientes Kühlen für alle Durchmesser.
Längeneinstellung
Anschlagprisma für die Längenvoreinstellung, um die Auskraglänge des Werkzeuges bis zu einer Länge von 150 mm einzustellen.
Unterbauschrank
Ablagefläche für Zubehörteile und das Kühlaggregat. Platzsparend alles an einem Ort.
Sicherheit
Große Ablageflächen, Abschirmung von Hitzeflächen und einfache Bedienung der Induktionsspule bzw. Kühlglocken garantieren ein ergonomisches und prozesssicheres Arbeiten ohne Verletzungsmöglichkeiten.
Wirtschaftlichkeit
Da SCHÜSSLER alles aus einer Hand bietet, sind alle Baugruppen wie Schrumpfgerät, Adapter und die Werkzeugaufnahmen perfekt aufeinander abgestimmt. Dadurch erhalten sie Prozesssicherheit und gleichbleibende hohe Qualität in ihren Schrumpfvorgänge
Kühltechnik
Passende Kühlelemente je Futtertyp, welche dem Futter schonen und gleichmäßig die Wärme entziehen. Die Aufnahmen bleiben trocken und rostfrei. Große Einsatzvielfalt Schrumpfen von Werkzeugen mit einer Kegelgröße bis max. SK 50 / HSK 100/ C8 und einer Werkezuglänge bis max. 560 mm.
Patentierte Spulentechnik
Eine patentierte Induktionsspulentechnik garantiert optimierte Heizparameter je Futtertyp was zu kürzere Heizzeiten und geringere Futtertemperaturen führt, wodurch kürzere Zykluszeiten und höhere Lebensdauer der Futter erreicht
werden.
Modularer Aufbau
Aufgrund eines Baukastensystems können die Schrumpfgeräte der
tool-manic – Reihe aufgerüstet werden .
Verfügbarkeit
Alle Schrumpfgeräte in gängigen Ausführungen aus unserem Lieferprogramm sind kurzfristig lieferbar. Alle Schrumpfaufnahmen sind ab Lager lieferbar.
Umweltfreundlicher
Schrumpfvorgang, aufgrund von 25–30 % reduziertem Energieverbrauch um einiges ökologischer, gegenüber anderen Herstellern.
Wuchtgüte
Alle SCHÜSSLER Schrumpfaufnahmen sind feingewuchtet auf
G2,5 bei 25.000 min⁻¹. oder max. Restunwucht <= 1 gmm.
Rundlauf
Wir garantieren einen Rundlauf an der Werkzeugschneide bei unseren
Schrumpfaufnahmen von weniger als 3μ.
Made in Germany
Seit über fünf Jahrzehnten fertigt die SCHÜSSLER im württembergischen Bodelshausen. Hier stehen absolute Zuverlässigkeit, schwäbische Gründlichkeit und Lösungskompetenz sowie schnelle Reaktionsfähigkeit an erster Stelle.
